วิธีออกแบบระบบดูดควันครัวร้านอาหาร ให้ได้มาตรฐานและใช้งานได้จริง

วิธีออกแบบระบบดูดควันครัวร้านอาหาร (Kitchen Exhaust System) ให้ได้มาตรฐานและใช้งานได้จริง

การออกแบบ ระบบดูดควันครัวร้านอาหาร (Kitchen Exhaust System) ไม่ใช่แค่ติดฮูดแล้วจบ แต่เป็นระบบที่ส่งผลโดยตรงต่อคุณภาพอาหาร บรรยากาศร้าน และประสิทธิภาพการทำงานของพนักงาน

ร้านอาหารจำนวนมากในไทยเจอปัญหาเดียวกัน: ควันลอยเต็มครัว กลิ่นติดเสื้อผ้า ความร้อนสะสม และลูกค้านั่งไม่สบาย ทั้งหมดนี้เกิดจากการ “ออกแบบระบบดูดควันผิดตั้งแต่ต้น”

บทความนี้จะพาคุณเข้าใจตั้งแต่พื้นฐาน ไปจนถึงวิธีออกแบบแบบมืออาชีพ ที่ใช้งานได้จริง และผ่านมาตรฐาน

ระบบดูดควันครัวร้านอาหารคืออะไร?

ระบบดูดควันครัวร้านอาหาร คือระบบระบายอากาศที่ออกแบบมาเพื่อจัดการกับ:

• ควันจากการปรุงอาหาร
• ไขมันในอากาศ (Grease)
• กลิ่นอาหาร
• ความร้อนสะสม

องค์ประกอบหลักของระบบมี 4 ส่วน:

1. ฮูดดูดควัน (Hood) – ดักจับควันจากแหล่งกำเนิด
2. แผ่นกรอง (Filter) – กรองไขมัน
3. ท่อดูดควัน (Duct) – ลำเลียงอากาศ
4. พัดลมดูดอากาศ (Exhaust Fan) – ระบายออกนอกอาคาร

ถ้าขาดส่วนใดส่วนหนึ่ง หรือออกแบบไม่สมดุล ระบบจะทำงานไม่มีประสิทธิภาพทันที

เคล็ดลับเลือกท่อดูดควัน ปล่องดูดควันห้องครัวร้านอาหาร อ่านต่อ

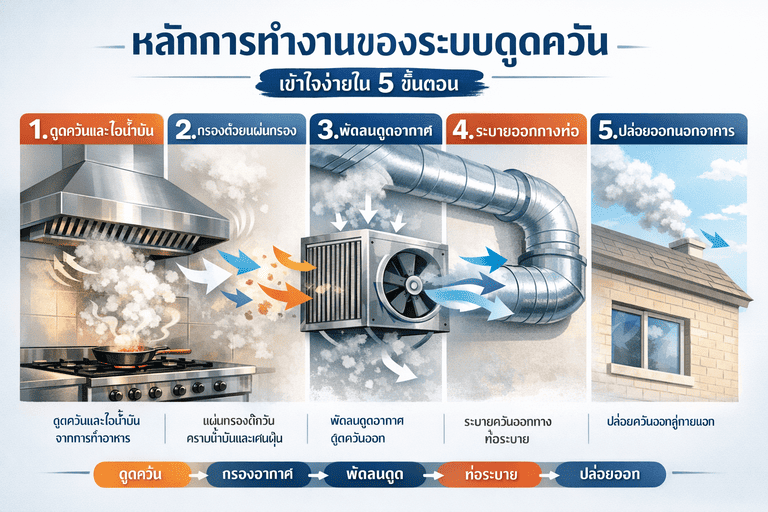

หลักการทำงานของระบบดูดควัน (เข้าใจง่ายใน 5 ขั้นตอน)

ระบบ kitchen exhaust system ทำงานตามลำดับนี้:

1. ควันและความร้อนลอยตัวขึ้นด้านบน
2. ฮูดทำหน้าที่ “Capture” หรือดักจับ
3. แผ่นกรองดักไขมัน
4. อากาศถูกดูดผ่านท่อ (Duct)
5. พัดลมดูดออกนอกอาคาร

หัวใจของระบบอยู่ที่คำว่า “Airflow” หรือการไหลของอากาศ

ถ้าแรงดูด (CFM) ไม่พอ → ควันจะล้นออกจากฮูด
ถ้าท่อออกแบบผิด → ระบบจะตัน
ถ้า balance ไม่ดี → กลิ่นย้อนกลับเข้าร้าน

ประเภทของฮูดดูดควัน (เลือกผิด = พังตั้งแต่ต้น)

การเลือก ฮูดดูดควัน เป็นจุดเริ่มต้นที่สำคัญมาก

1. Wall Canopy Hood (ฮูดติดผนัง)

• ใช้มากที่สุด
• เหมาะกับครัวทั่วไป
• ติดตั้งง่าย

2. Island Hood (ฮูดกลางครัว)

• ใช้กับครัวเปิด
• ต้องใช้แรงดูดสูงกว่า
• ออกแบบยากกว่า

3. Low Proximity Hood

• ใช้กับเตาเฉพาะ เช่น เตาย่าง
• ติดใกล้แหล่งกำเนิด

👉 ถ้าเลือกฮูดไม่เหมาะกับประเภทการทำอาหาร เช่น ครัวไทยที่ผัดหนัก แต่ใช้ฮูดเล็ก → ยังไงก็เอาไม่อยู่

การคำนวณแรงดูด (CFM) ให้เหมาะกับครัว

หนึ่งในจุดที่พลาดบ่อยที่สุดคือ “คำนวณแรงดูดผิด”

CFM (Cubic Feet per Minute) คือค่าที่บอกว่าพัดลมดูดอากาศได้มากแค่ไหน

วิธีคิดแบบง่าย:

CFM = ขนาดฮูด × ความเร็วลม

ตัวอย่าง:

• ฮูดยาว 2 เมตร
• ใช้กับเตาผัดหนัก
• ต้องใช้แรงดูดสูง (ประมาณ 1500–2500 CFM ขึ้นไป)

👉 ครัวไทย / ครัวจีน:

• ผัด / ทอด / ไฟแรง
• ต้องเผื่อ CFM มากกว่าปกติ 20–30%

ถ้าเลือกพัดลมเล็กเกิน:

• ควันล้น
• กลิ่นกระจาย
• ระบบพังทั้งชุด

การออกแบบท่อดูดควัน (Duct Design)

ท่อดูดควันคือ “ทางเดินของระบบ” ถ้าออกแบบไม่ดี ทุกอย่างจบ

หลักการสำคัญ:

• ท่อตรงที่สุด = ดีที่สุด
• ลดจำนวนข้อศอก (Elbow)
• หลีกเลี่ยงมุมหัก 90° หลายจุด

วัสดุที่แนะนำ:

• สแตนเลส
• เหล็กชุบกัลวาไนซ์

ปัญหาที่เจอบ่อย:

• ท่อรั่ว → กลิ่นย้อน
• ไขมันเกาะ → เสี่ยงไฟไหม้
• ท่อยาวเกิน → แรงตก

👉 ยิ่งท่อซับซ้อน = ต้องใช้พัดลมแรงขึ้น

ระบบเติมอากาศ (Make-up Air) ที่หลายร้านมองข้าม

ดูดออกอย่างเดียว “ไม่พอ”

ต้องมี ระบบเติมอากาศ (Make-up Air) เพื่อ balance ระบบ

ถ้าไม่มี:

• ความดันลบในครัว
• ประตูดูดยาก
• แอร์ทำงานหนัก
• ควันย้อนเข้าพื้นที่ลูกค้า

แนวทางที่ถูก:

• เติมอากาศสะอาดเข้าครัว
• ควบคุมทิศทางลม

มาตรฐานที่ต้องรู้ (สำคัญมาก)

ถ้าคุณทำร้านจริง เรื่องนี้เลี่ยงไม่ได้

มาตรฐานหลัก:

• NFPA 96 (มาตรฐานระบบครัวเชิงพาณิชย์)

ครอบคลุม:

• ระบบดับเพลิงในฮูด
• การติดตั้งท่อ
• การทำความสะอาด
• ระยะความปลอดภัย

👉 ถ้าไม่ผ่าน:

• เปิดร้านไม่ได้
• เสี่ยงโดนสั่งปิด

ข้อผิดพลาดที่พบบ่อย (90% ร้านพลาด)

1. ใช้พัดลมเล็กเกิน
2. เดินท่อซับซ้อนเกินไป
3. ไม่ออกแบบ airflow
4. ไม่มี make-up air
5. ไม่ล้างระบบ

ผลลัพธ์:

• ควันเต็มร้าน
• กลิ่นแรง
• ลูกค้าหนี
• พนักงานลาออก

เทคนิคออกแบบให้ใช้งานได้จริง (จากประสบการณ์หน้างาน)

ถ้าคุณอยากให้ระบบ “ใช้ได้จริง” ไม่ใช่แค่ผ่านแบบ

ให้โฟกัส 4 เรื่องนี้:

1. วางเตาใต้ฮูดให้ตรง

อย่าให้ควันหลุดออกด้านข้าง

2. เผื่อพื้นที่ซ่อมบำรุง

ระบบต้อง “ล้างได้” ไม่ใช่ติดแล้วลืม

3. Balance อากาศ

ดูดออก + เติมเข้า ต้องสมดุล

4. ลดเสียงพัดลม

เลือกระบบที่ไม่รบกวนลูกค้า

สรุป: ระบบดูดควันที่ดี ต้องครบ 3 เรื่อง

การออกแบบ ระบบดูดควันครัวร้านอาหาร ที่ดี ไม่ได้อยู่ที่ราคา แต่คือ “ความถูกต้อง”

สรุปสั้น ๆ:

1. เลือกฮูดให้เหมาะกับประเภทครัว
2. คำนวณ CFM ให้เพียงพอ
3. ออกแบบท่อให้ไหลลื่น

ถ้าคุณทำ 3 อย่างนี้ถูก:

• ครัวจะเย็นลง
• กลิ่นหาย
• พนักงานทำงานดีขึ้น
• ลูกค้านั่งสบาย

สุดท้าย ระบบที่ดีไม่ใช่แค่ “ติดตั้งได้” แต่ต้อง “ใช้งานได้จริงในระยะยาว”
